ELDIM 灰階響應時間測量OptiscopeSA

系統主要測量功能：
響應時間測量
閃爍度測量
自動GAMMA曲線分析
自動灰階電平響應時間分析

光的收集和實時分析

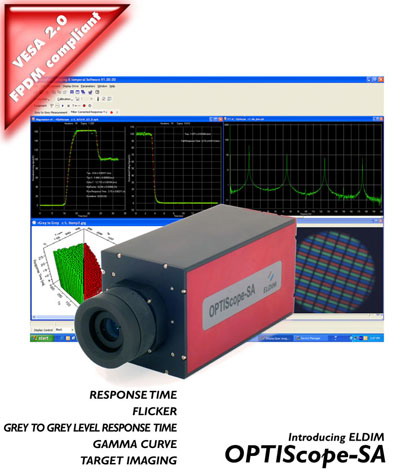

OPTIScope-SA看上去就像一個便攜的攝像機，但是它包括了進行實時亮度測定所需要要的所有硬件，根據VESA標準，一個目標物的圖像收集了在角度差為±1°范圍內的所有光線。通過一個彩色CMOS傳感器獲得目標物的圖形。部分光線經過一個圖形頂部過濾器并在光電倍增管中傳播，系統也可以進行絕對亮度的測定，是由于其裝備了一種可以參照光電二極管進行光電倍增管校準的裝置。OPTIScope-SA可以用于各種距離的測定，可至30厘米。

易操作
OPTIScope-SA可以方便的使用軟件進行測量和調節，使用標準信號發生器或者是ELDIM研制的FPDLite或者是FPDDrive方法可以方便的進行各種型號顯示器的測試。

高靈敏度
OPTIScope-SA包括一個高靈敏度的光電倍增管，在極低的光線水平下仍具有較高的靈敏度，亮度低0.0001Cd/m2仍可以輕松的測定。

完全自動校準
系統包括了一個盡可能靠近紅外光波曲線的過濾器，光電倍增管的自動校準可以用在系統中包含有的LED光源。所有這些特點使得我們的產品在很低的光線水平下仍具有極其的靈敏度和可再現性等。OPTIScope-Lite是OPTIScope-SA基本的一個版本，它包括相同的光電檢測，但沒有自動校準和CMOS攝像機，只能用于閃爍源檢測和相應時間檢測。

信號分析和響應周期
OPTIScope對于響應時間的分析和測定具有完整而又精密的處理方法。應用了VESA的生產標準，還有禁帶過濾器等。響應時間補償也變的可行。具有不同數字模式的直接衰退可以用來提取更精確的響應時間值，以及其他同實時因素有關系的特性（遲緩、過載等）。專門的運算規則也可以適應于特別的信號，具有黑色不確定因素的顯示器可以通過包覆過濾進行分析。
通過實測縱斷面的理論特性的直接衰退，可以得到很多有用的信息。通過一個直接的錯誤評估可以更精確的決定響應時間。有更多的影響因素可以分析出來，比如：過載、寬頻超載、過載時時間延遲的特殊應用等，另外一些固有的影響因素也可以重新處理。

運動圖像響應時間（MPRT）
關于平板顯示器的主要運動構件之一就是運動模糊。新的VESAFPDM為了解決這一問題引入移動邊緣模糊，這種邊緣模糊可以由追蹤相機等各種儀器進行測量。這一技術可以真實的展現附近的情況，但是工作較為繁瑣并且造價昂貴，儀器也非常復雜。它要求可以在每個畫面進行移動畫面響應時間與灰度值的嚴格衡量。OPTIScope系統提供這種可能性，它模擬移動邊緣模糊并且考慮到運行系統是的顯示性能和測量灰色到灰色的時間行為。OPTIScope系統仿真模塊由DisplaySpec軟件提供測量和分析。如果Y（x，t）是時間依賴的亮度灰度的像素從1級灰度到2級灰度，如果我們假設響應時間比時幀的時間要短一些，那么光強分布V（x）可以計算：

如果液晶顯示器有一個理想的響應時間，它不是一般個案及模糊邊緣寬度（BEW）會大于0.8。如果響應時間超過時幀長度，我們可以申請的幀的數量與響應時間相同。OPTIScope-SA系統采取平均配置文件直接進行測量，沒有假設亮度與時間的依賴性。計算方法是由相互間灰度過程中實現自動測量。滾動速度是一個參數。時間框架應該是已知的。模糊邊緣寬度，然后評估（一般10至90％的亮度為上下界）。歸一化邊緣模糊時間（NBET=BEW/ν）也可以推導出半獨立的滾動速度。

亮度、G曲線和閃爍
響應時間的測量通常是在一個灰度與另一個灰度之間進行測量。完整的分析可以在從0到255灰度之間的某一灰度進行測量（例如16）。盡管如此，觀看者并不關心灰度值，更多的是關系在這個灰度條件下的顯示器的亮度值。相比于灰度值，采用亮度值來進行響應時間的分析無疑更為有效。

自我校準
OPTIScope-SA系統具有一個同光電倍增管相適應的光峰過濾器，并且有一個自我校準的部件，允許光電倍增管直接對光的亮度進行測試。在進行亮度測量前，光電倍增管的自我校準要同信號相適應，并且同時可用光電二極管進行測量。

極高的靈敏度
OPTIScope系統包含有一個敏感的光電倍增管，是目前市場上面先進的光電倍增管�？梢詼y(cè)量低至0.0001Cd/m2的光亮度。

閃爍測量
可測由電腦驅動的LED發出的低至-80dB水平的閃爍值

OPTIScope系統具有全軟件操作的環境，可自動進行測量和數據分析，所有特征數據也可以被其他的軟件定位，如ActiveX性能。軟件附帶有示例說明。

OPTIScope-SA Specification
