TOCS系列LED光學熱學和電學性能分析系統

LED結溫測試

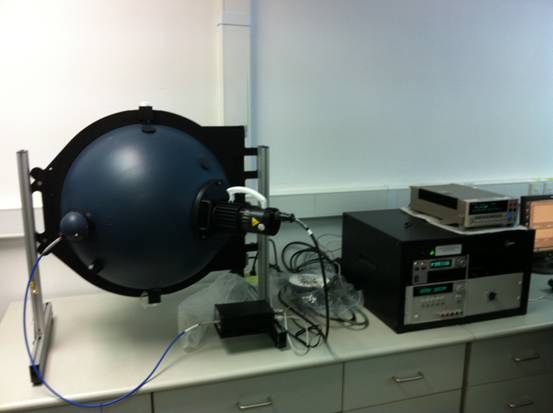

TOCS-20 20英寸系統用于同時分析LED熱學、光學和電學特性

特性：

• 完整的熱學，光學和電學特性分析系統
• 自動數據采集和分析
• TEC溫度控制及監控
• 測量溫度及操作電流情況下的光學特性
• 可用尺寸，20，40，65，76英寸（0.5米、1米、1.65米及2米）
• 滿足IESNA LM-79和LM-80標準的測量結構
• 可實現環境溫度控制

測量參數：

• 電學：I，V，電功率
• 光學：通量、顏色、光效
• 熱學：載體溫度與電學及光學參數關系

應用領域：

• 封裝的LED
• LED模組及陣列
• 顯示屏背光模塊
• 半導體照明

靈活設計：

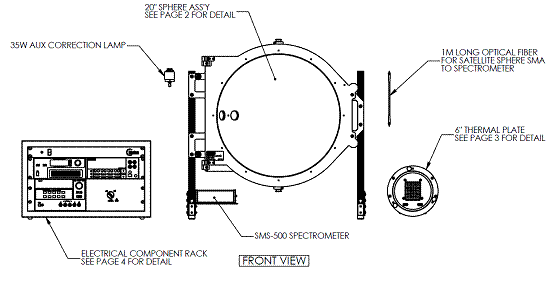

Labsphere TOCs系統熱學、光學和電學特性分析系統允許用戶迅速準確且同時測量光學和熱學特性，而且針對LED、LED模塊及陣列制造商、集成商以及用戶更加關注LED的熱學和電學特性，因?yàn)榻Y(jié)溫的變化將影響顏色、通量、壽命、光效及線性特性。Labsphere的TOCs系統積分球尺寸從20英寸到76英寸可選，每個系統都兼容2Pi和4Pi測量幾何方式�；�本系統包含光測量積分球、一個高分辨率CCD光譜儀、電控溫控片及溫度控制器、輔助燈和精密可變電流源。強大的TOCs-SS軟件包含在系統內，一臺Keithley 24系列電源/功率計要求配合系統工作，該功率計要求單獨購買然后集成到系統內。這樣客戶可以更加靈活地選擇合適的型號，或者將現有的電源/功率計提供給Labsphere以進行集成工作。

校準源選項：
為了便于用戶靈活選擇，3種標準燈可選。至少需要一種標準光源來校準系統。

• TOCS-xx-ICS：用于2Pi測量模式的內部校準光源，比較典型的應用是在生產環節的快速校準需要
• TOCS-xx-ECS：用于2PI 測量的外部校準光源，符合LM-79測量標準定義
• TOCS-xx-4Pi：用于4Pi測量的中心安裝校準光源。內部校準光源需要必須的擋板，燈座，以及按照LM-79和LM-80測量模式要求的安裝硬件設計

*注：4Pi測量不包含溫度控制功能

功能強大性能精確的TOCS軟件

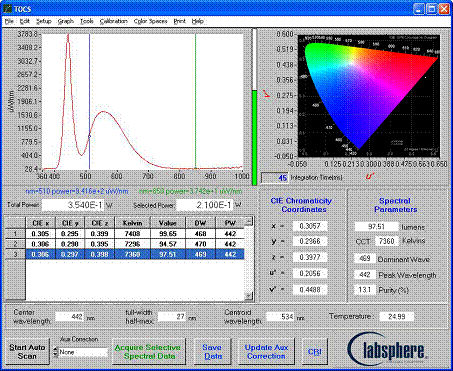

TOCS軟件的主數據顯示界面

TOCS-SS標準軟件：
TOCS-SS軟件隨系統一同附帶，該軟件可以提供強大的功能，同時菜單環境易于操作。他允許客戶在規定范圍內控制LED溫度和工作電流。這些操作可以實現軟件對待測樣品在較寬范圍內進行測量和性能分析。
系統軟件自動生成不同溫度和電流情況下的測量光譜特性，同時軟件會采集電學、光學和熱學數據，然后將該數據顯示在界面上，或者輸出到Excel文件用于進一步的分析。
測量功能：TOCS軟件可以實現以下功能測試

• ILV @ constant T: step & control I, stabilize T, measure L & V
• VLI @ constant T: step & control V, stabilize T, measure L & I
• TLV @ constant I: step & control T, stabilize T, measure L & V
• TLI @ constant V: step & control T, stabilize T, measure L & I
• ILV/T: perform ILV@constant T, step T and repeat at each T
• VLI/T: perform VLI @ constant T, step T and repeat at each T
• Key: L = Lumens ，V = Voltage ，I = Current ，T = Temperature

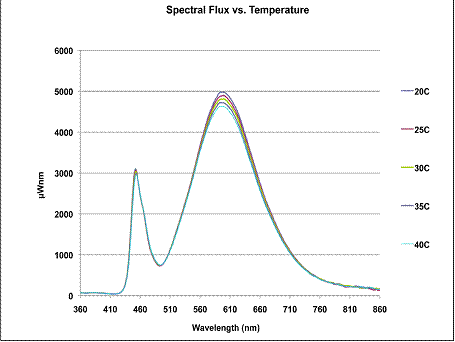

光譜輻射通量與溫度的關系

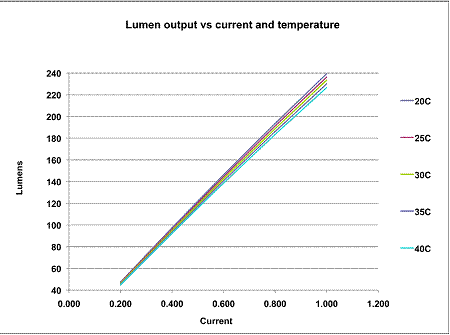

流明輸出歲電流和溫度的變化

軟件特性：

• 按照光通量和顏色參數進行分類
• 簡單易用的操作菜單
• 操作數據實時顯示
• 顯示電壓和電流的設置值
• 便于輸入LED或半導體照明產品的信息，用以區分測試條件
• 顯示LED、標準燈及輔助燈的信息
• 自動生成測試數據和報告
• 允許便捷地輸入到數據庫程序，進行進一步的分析。

積分球指標：

光譜儀指標：
光譜范圍： 360 to 1000 nm
動態范圍分辨率： 16 bit
光學輸出: SMA Fiber Connector
波長精度： ±0.15 nm
波長重復性： ±0.1 nm
雜光系數： <10-3
顏色精度： (x,y) ±0.002
CCT 重復性： < ± 5 K
曝光時間范圍： 1.1ms - 4000ms
溫控單元：
溫度控制重復性： ± 0.5° C
溫度分辨率： 0.1° C
操作環境：
環境溫度： 20 - 35° C
相對濕度： 10 - 80%, non-condensing
周?chē)�環境要求： 無腐蝕性氣體，良好通風情況
軟件操作環境：
Windows XP, Vista - 32 or 64 bit operating systems

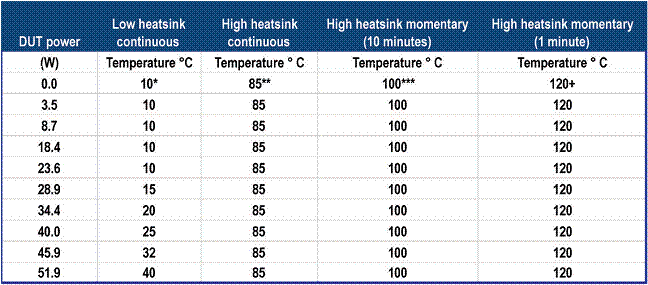

溫度控制平臺操作范圍：
下列表格是標準系統在25°C環境下操作得到的溫控范圍。大功率的限制可以通過改變標準配置來實現（定制）。

*由于冷凝效應的存在，低于10°C的情況僅在低濕度條件下實現。
**可以保持在85°C實現持續操作
***溫度達到100°C可以實現，但是只能實現短時操作，不超過10分鐘。溫度到120°C，可以操作不超過1分鐘。

校準光源選擇：
型號： TOCS-XX-ICS；TOCS-XX-ECS；TOCS-XX-4π
產品編號： AS-02827-002；AS-02827-003；AS-02808-100
測量方式： 2π Internal；2π External；4π Internal
TOCS-XX-ICS
TOCS-xx-ICS 是一部?jī)?nèi)部安裝校準燈，可用于快速測量，例如產品生產線上測試的要求。該校準包包含校準用內部燈和必要的安裝硬件結構。校準報告溯源至NIST并隨機提供。

TOCS-XX-ECS
TOCS-xx-ECS 是外部安裝的前通量校準燈，該燈滿足LM-79標準的要求，用于推薦的2Pi測量方式。該標準燈包含燈泡、適配器及必要的導線。校準報告溯源至NIST并隨機提供。

TOCS-XX-4Π
TOCS-xx-4π 是用于4 Pi測量用的標準燈。該燈安裝于球心平臺上。該校準包包含燈泡、燈座（朝上或朝下使用）、必要的擋板、安裝硬件以及必要的導線，用于快速簡單的安裝。校準報告溯源至NIST并隨機提供。

KEITHLEY 2400 系列源表選項：
我們提供Keithley24系列電源/功率計供選擇，該儀器經過優化可配合TOCS系統用于驅動LED進行性能分析。Labsphere的銷售工程師可以幫助您選擇適合您應用的產品型號。
Keithley電源/功率表是TOCs系統要求使用的儀器，為了使用方便，該儀器可以直接從Labsphere采購或由客戶提供并發給Labsphere。請與Labsphere銷售工程師溝通具體的選擇方式。

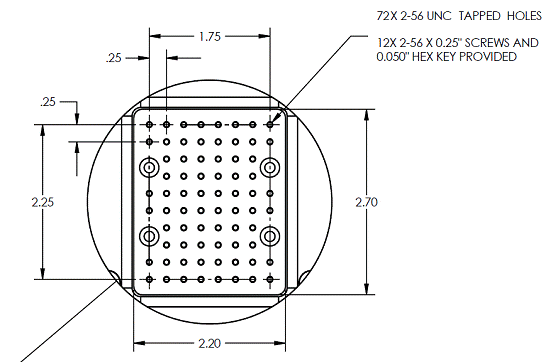

TOCS 制冷片結構
